Lightllm 架构介绍

lightllm 的设计核心是多进程协作，每个进程负责一个模块，通过zmq和rpc的方式进行多进程协同工作。 lightllm中包括以下的模块：

• Http Server ： 负责接收请求

• Metric Server ：负责记录系统运行的性能指标

• Health Server ：负责监控系统运行的健康情况

• Router : 负责调度请求

• Visual Server : 负责处理多模态请求

• Cache Manager Server ：负责管理多模态信息的推理结果的缓存

• Model Backend ：负责管理单个设备的模型推理，可以有若干个

下面我们将逐一讲解重要的模块。

Http Server

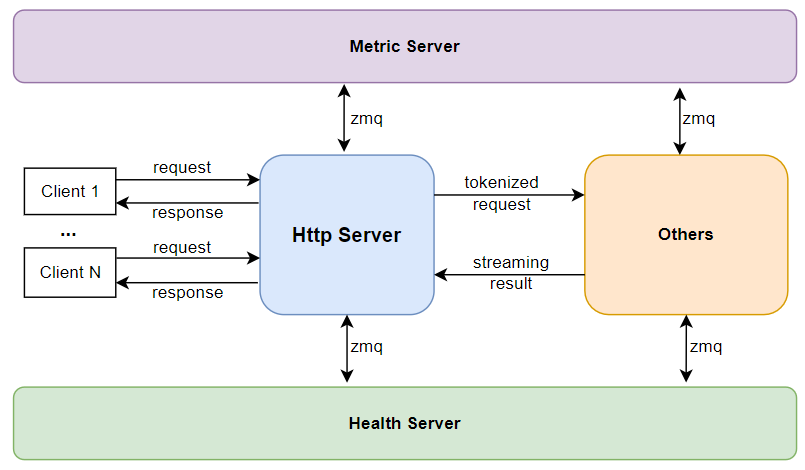

当我们重点关注Http Server时，可以看到其在lightllm系统的作用如上图所示，运行时它主要负责：

• 接收API请求

• 对于系统查询请求，跟 Metric Server 和 Health Server 协作获取相关信息

• 针对于纯文本请求，将文本 tokenized，包装成纯文本请求发送给 Router

• 针对于多模态请求，获取图片数据的md5码，使用md5码跟 Cache Manager Server 申请缓存，并将图片数据存到缓存上，将文本 tokenized，和多模态信息一起包装成多模态请求发送给 Visual Server

Router

Router 从 HttpServer 接收请求以后，主要负责保存请求，并且进行 请求调度，具体而言，它主要负责：

• 接收 HttpServer 或者 Visual Server 发来的请求，并放到请求队列中。

• 决定当前轮次应该 prefill 还是 decode。

• 如果是 prefill 轮次， prefill 哪些请求。

• 如果是 decode 轮次， decode 哪些请求。

Tip

具体的调度算法，请阅读：Efficient Router 。

Model Backend

当 Router 决定好了使用哪些请求进行 prefill 或者 decode 以后， ModelBackend 决定如何处理这些请求。 lightllm\server\router\model_infer\mode_backend\base_backend.py 目录下的 ModeBackend 是所有 backend 的基类，通过了解其中的重要函数，可以了解到 backend主要的职责：

• init_model : 通过模型文件解析使用 lightllm-new-docs\lightllm\models 的哪个模型类。

• prefill_batch : 对一个批次数据进行 prefill。

• decode_batch : 对一个批次数据进行 decode。

每个backend都有一个 model``代表一个独立的模型类, 以及一个 ``tp_rank 代表一个设备，可以有若干个 backend。 其中的 model 类负责模型在设备中真正地计算， lightllm\common\basemodel\basemodel.py 中的 TpPartBaseModel 是所有模型类的基类，该类支持张量并行。

Tip

关于模型类的详细介绍，请阅读： 如何添加新的模型支持 章节 。

Visual Server 和 Cache Manager Server

Visual Server 和 Cache Manager Server 都是专门为了支持多模态模型的推理而设计的。其中 Visual Server 负责 encode 多模态模型中的图片信息， 而 Cache Manager Server 负责缓存图片原始数据和图片 encode 后的特征数据， 该缓存存放在主机的共享内存上，意在减少多进程的重复内存读取以及避免图片数据重复 encode。
